根據用途不同，鋼材被軋制成很多種類，并且具有不同的斷面形狀，不同的斷面形狀鋼材可采用什么儀器進行幾何尺寸在線檢測，下面簡單的看一下。
圓鋼、方鋼、角鋼、六角鋼、八角鋼
圓鋼：其規格以其直徑尺寸表示。一般圓鋼直徑為5~200mm。其中直徑為5~9mm的圓鋼，成盤交貨，故稱盤條。由于斷面小、長度大，也稱線材。
方鋼：其規格以其邊長尺寸表示。一般方鋼邊長為5~250mm。
角鋼：有等邊與不等邊角鋼之分，等邊角鋼每側邊長20~250mm，相應稱為No.2~No.25角鋼。不等邊角鋼的兩側邊長為25/16~250/160mm，相應稱為No.2.5/1.6~No.25/16不等邊角鋼。
六角鋼：截面為正六邊形的棒材。以對邊長度S為標稱尺寸。
八角鋼：截面為正八邊形的棒材。
這類規則的幾何斷面形狀的鋼材，可通過不同測頭組合的光電測徑儀來完成檢測，檢測數據包括外徑、橢圓度、邊長等信息。對角鋼而言，等邊與不等邊均可檢測，雖然他們包含尺寸眾多，但可定制相應的測徑儀，完全能滿足各種尺寸的鋼材檢測。
螺紋鋼
螺紋鋼：熱軋帶肋鋼筋的俗稱。進口螺紋鋼的橫肋幾何形狀主要為普通方形螺紋或普通斜方形螺紋。國產螺紋鋼的橫肋幾何形狀主要有螺旋形、人字形、月牙形三種。

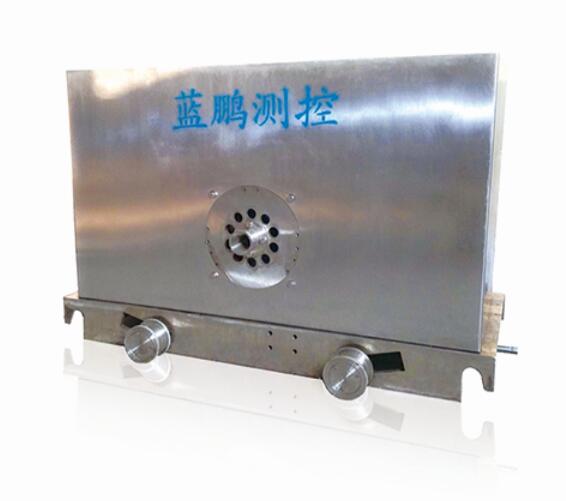

螺紋鋼截面帶肋，因此對其檢測需要檢測肋高與內外徑尺寸，八軸智能測徑儀與螺紋鋼專用測徑儀均是對其內外徑及橫肋、縱肋進行檢測并輔以測控軟件進行分析。
扁鋼、帶鋼、鋼板
扁鋼：其規格以其斷面寬度與厚度之乘積表示。寬度為12~200mm，厚度為4~60mm。
帶鋼：各類軋鋼企業為了適應不同工業部門工業化生產各類金屬或機械產品的需要而生產的一種窄而長的鋼板。厚度較薄、寬度較窄、長度很長的鋼板。其寬度一般在20mm—200mm。
鋼板：按厚度可分為厚板、薄板和箔材三大類。厚板是厚度為4~160mm以上，寬度為600以上（可達5500mm）的鋼板；薄板是厚度為0.2~4.0mm的鋼板；箔材是厚度小于0.2mm以下的鋼板。

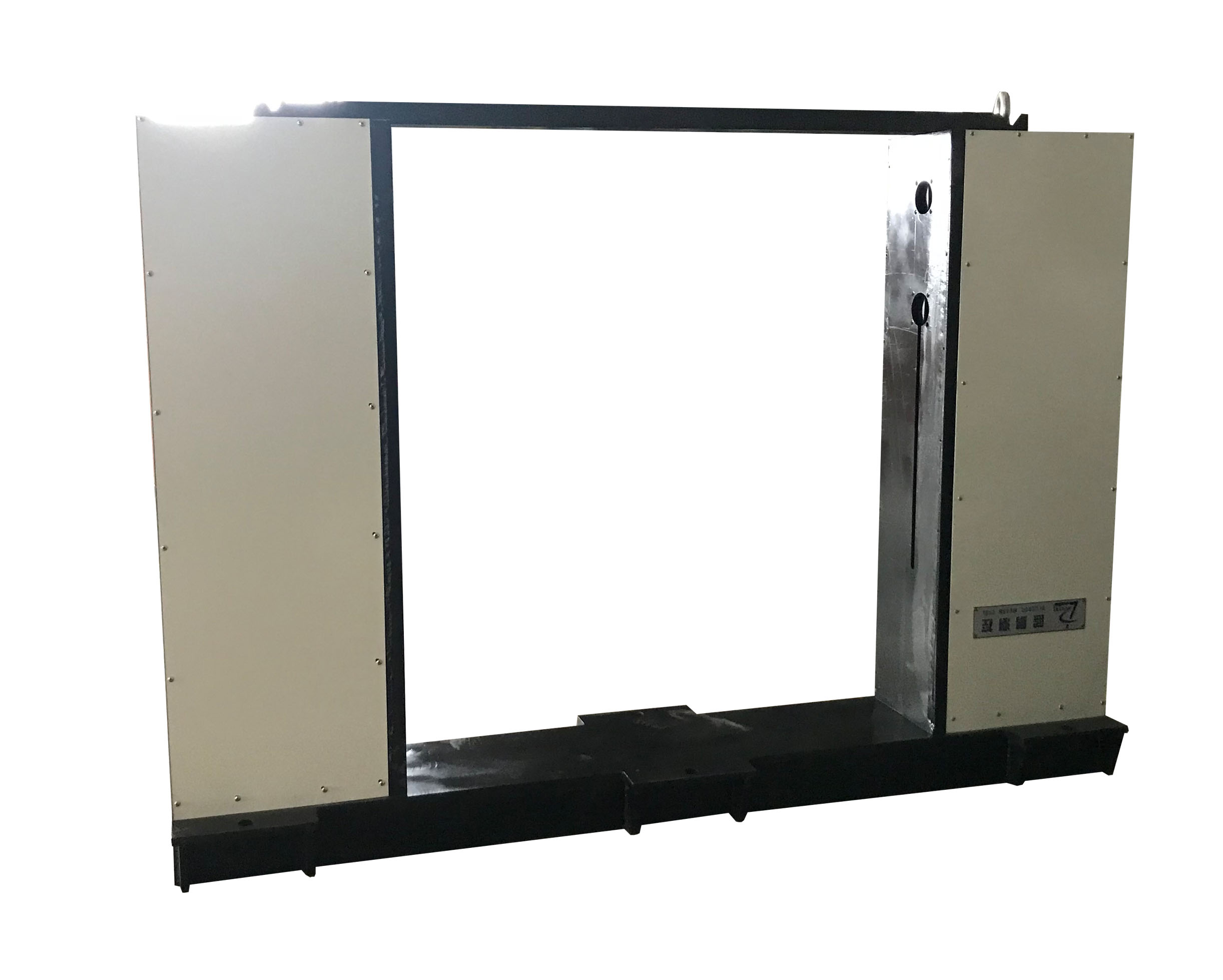

對于板材類的鋼材而言，主要測量寬度與厚度尺寸，光電測寬儀與激光測厚儀滿足各種類型的板材檢測（箔材的厚度除外）。5500mm的寬度檢測完全可以，可通過調節測頭間距調節測量范圍。

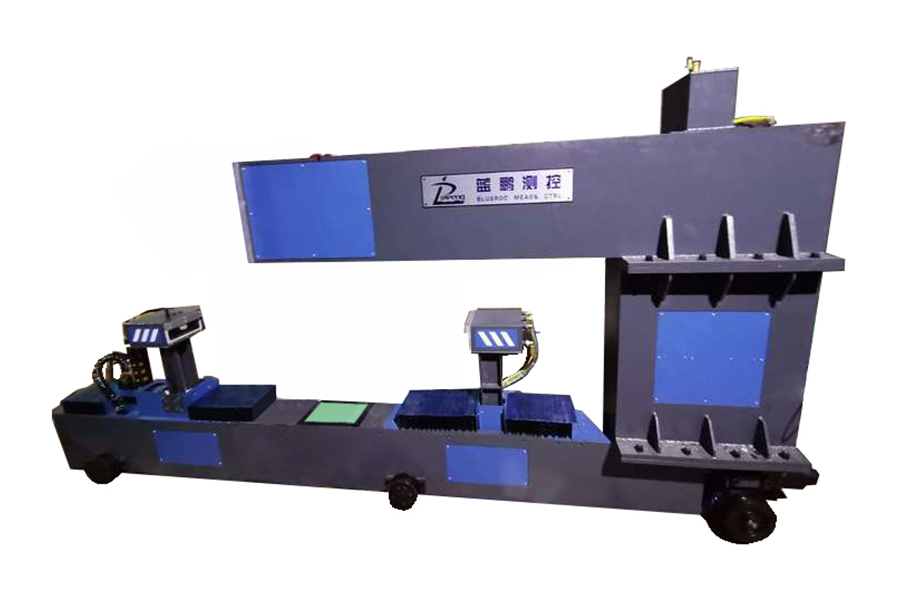

對窄帶鋼則可采用光電測寬測厚儀完成，直接完成檢測，非常方便。
鋼管
空心封閉斷面的鋼材稱為鋼管。常見的鋼管斷面形狀一般為圓形。但是也有很多種斷面形狀很復雜的異型鋼管，按生產方法可分為無縫鋼管與有縫鋼管（又稱焊接鋼管）兩大類。

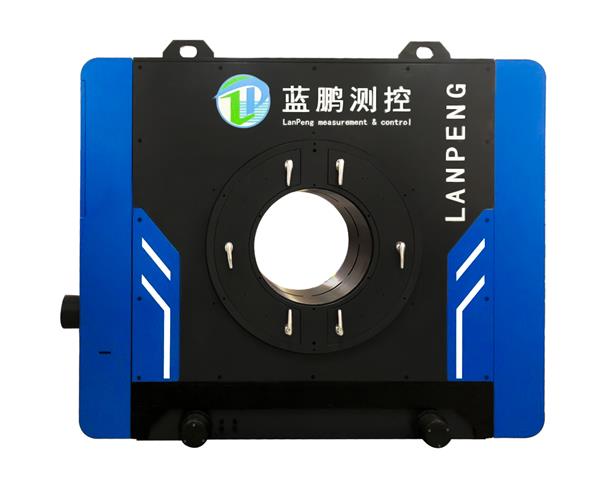

圓形鋼管采用光電測徑儀進行檢測，根據外徑尺寸大小，可定制不同的測徑儀，滿足生產規格，也可檢測橢圓度尺寸，除了適用于圓形鋼管外，一些類似方管這類的規則斷面管材也可進行檢測。</p>
復雜斷面
如工字鋼、槽鋼、C型鋼、H型鋼、T型鋼等。
同樣是采用光電測量儀，它為遮擋式檢測法，因此對如工字鋼的寬度與高度進行檢測。
以上介紹了基本的幾何形狀尺寸檢測，另外還有在線測長儀對長度檢測，直線度測量儀對直線度進行檢測，輪廓儀對表面缺陷進行檢測等多種幾何尺寸檢測設備，均為在線檢測系統。
其實很多種斷面形狀的基礎幾何尺寸都已實現了在線自動化的檢測，將檢測從復雜化到簡單化，從低效率到高效率，從滯后到及時，從人工記錄分析到自動存儲繪制曲線，自動化測量儀的出現為軋鋼廠帶來諸多改變。
