說起
在線測寬儀，你都知道哪些類型，光電、激光、機器視覺？這些都是可進行在線寬度檢測的設備，根據現場及檢測需求，選擇某個原理進行寬度尺寸檢測即可，本文主要介紹一下機器視覺法的測寬儀。

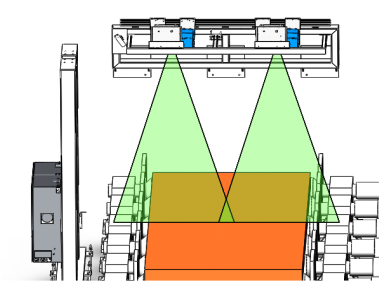

測寬儀主要由測頭箱部件、測頭支架、配電箱、控制柜、水冷風冷系統、吹掃系統等組成。測寬儀內設置4臺工業相機和兩臺激光光源，可實時采集被測物的寬度數據。測頭及激光光源箱內部配套風冷及水冷系統，用于設備內部降溫。視窗框配吹掃系統，盡量避免灰塵、霧氣對測量精度的影響，控制系統用于控制設備運行，和數據計算、圖像處理等工作。
設備參數
測量精度：±2mm
主機設備尺寸：3014*900*1030
測量范圍：980-2100
相機分辨率：≥3312*2496
工作電壓：~220V±15% 50Hz
工作方式：連續
環境濕度：小于85%RH
環境溫度：-20℃~65℃
測寬儀軟件系統
運行桌面的快捷方式進入如下主界面，在主顯示區的左上實時寬度顯示區顯示的內容是實時測量到的寬度，然后依次往右是截面圖，把實時寬度數值圖形化顯示出來。截面圖的下方是四個相機的顯示圖像（二值化處理后），包括每個相機的左側右側像素位置，兩個相機的位置計算出來的厚度，四個相機結合厚度計算出來的寬度等等值。再往右側是當前選擇的產品型號和標稱公差等信息，如果當前實時寬度超出了標稱公差，顯示數據會變色（上超差紅色、下超差黃色、正常綠色），同時會發出聲光報警。下面是趨勢圖，可以顯示隨時間變化的寬度變化。
機器視覺測寬儀是自動化在線檢測設備，做到了高性能的尺寸檢測，安裝在產線上，實時提供當前測量值，廠家定制，更符合產線需求。
