直線度尺寸是衡量鋼材品質的一個重要指標，在軋鋼的整個生產過程中，不同鋼材所需在線檢測直線度的位置各不相同，如探傷線前，矯直機前，矯直機后等。根據生產需求將定制的在線直線度測量儀安裝在合適的位置，進行直線度尺寸的智能化管理。
在線直線度測量儀應用后帶來很大的便利，它本身也具備各種智能化的優勢，如在線實時、高速穩定、精度高效率快、使用簡單方便、獲得大量直線度數據、數據分析存儲顯示傳輸等。
直線度測量儀設置3臺位置測量儀，每臺位置測量儀內布置呈十字交叉的2組測頭測量棒材X軸和Y軸坐標位置。當棒材通過直線度測量儀的測量區時，3臺位置測量儀同步采集3組X軸和Y軸的位置數據。位置數據通過光纜上傳至控制柜內的工控機，測量軟件通過位置數據計算棒材的直線度誤差，計算結果在液晶顯示器上顯示。測量數據可保存，可查詢，超差時可報警。

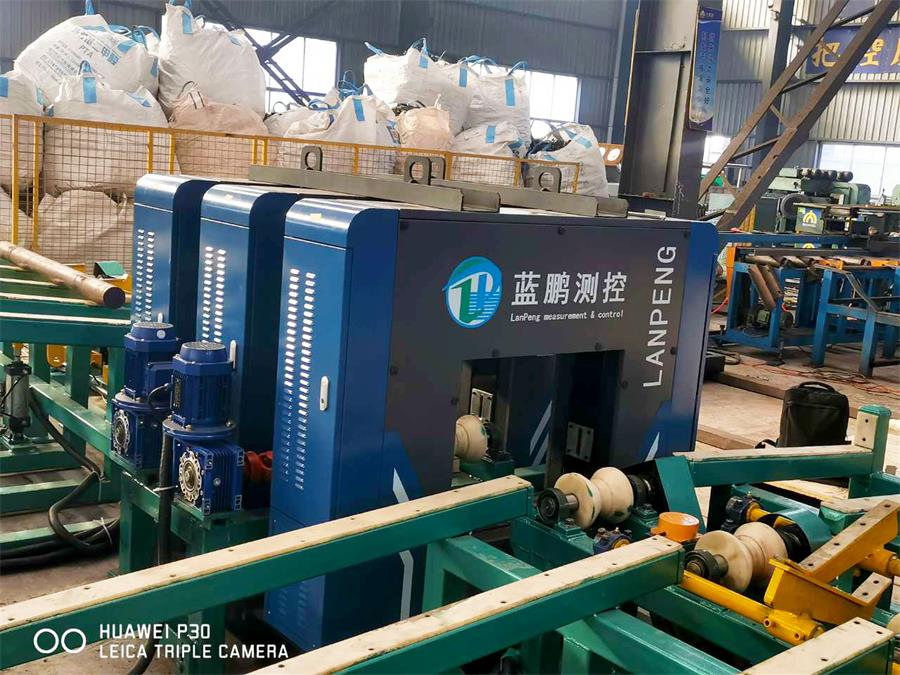

直線度測量儀安裝在優棒分廠探傷機前，檢測待探傷棒材的直線度誤差。提前檢測直線度帶來的尺寸不合格問題，通過直線度超差尺寸的聲光提示，操作工能進行快速分揀，讓合格的產品流入到下一道工序，避免浪費。
軟件功能

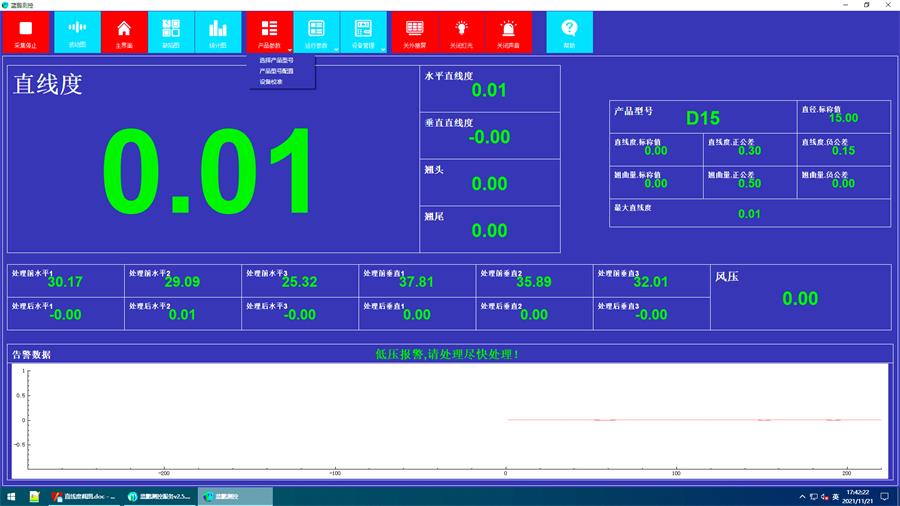

顯示器顯示內容：3個測量點的6個實時位置值；實時直線度偏差、最大直線度偏差；頭部翹曲量、尾部翹曲量等；設定的棒材標稱直徑、直線度公差等。
產品參數設置：可設置產品規格、棒材標稱直徑、直線度公差、翹曲量公差等參數。
系統參數設置：可設置刷新頻率、通信端口等。
報警設置：可設置報警的形式和閾值，測量值超差時聲光報警。
修正功能：誤差過大時，放入標準直棒后校準可恢復精度。
存儲功能：每根棒材保留一個完整的測量記錄，數據存儲時間大于1年。
通訊功能：具備與PLC通訊功能。
通訊收發：預留二級接口，具備與二級系統通訊收發信息功能。
在線直線度測量儀是智能檢測設備，配備智能測控軟件，智能化管理直線度品質，讓檢測變得快速簡單且精準。
