在高速化發展的現代化社會，工業生產更是講究高效率，高品質，高速度的自動化生產，線纜電纜作為生產生活中的重要措施，外觀結構是其重要的檢測項目，本文主要介紹了更簡便的檢測方法。
1、電線電纜外觀整體要求絕緣或護套要緊密擠包，表面圓整光滑，無竹節、無缺膠、斷面無氣孔，標志清晰耐擦等。
線纜測徑儀系列產品，用于外徑尺寸檢測，它檢測時，對竹節、缺膠這類的缺陷很容易就可辨別出來，外徑的不同，直接進行超差報警提示。
2、標志連續性：一個完整標志的末端與下一個標志的始端之間的距離：GB/T5023-2008、GB/T9330-2008規定：護套應不超過550mm，絕緣應不超過275mm；JB8734-1998、GB/T12527-2008規定：護套應不超過500mm，絕緣應不超過200mm。
3、導體外徑測量：用千分尺或游標卡尺在導體同一截面的兩個垂直方向各測量一次，取二次的算術平均值作為此點的外徑。對外徑要求較高的產品，應在產品上離兩端100cm之內各測一點，在中間另選3點，取5點的平均值作為產品的平均外徑。
導體的測量與其用游標卡尺檢測，不如用雙軸測徑儀進行檢測，可同時對同一截面相互垂直的兩個方向的尺寸進行檢測，并自動計算平均值，同時它可做到多尺寸的檢測，每隔一小段距離完成一次檢測，檢測距離與導體行進速度有關，目前測徑儀的測量頻率為500/2000Hz，即使的對外徑要求較高的軋材也能輕松檢測。
4、絕緣及護套尺寸的測量剝去絕緣或護套上的所有其它材料，用鋒利的刀片沿著與導體軸線相垂直的平面切取薄片，如果絕緣或護套上有壓印標記凹痕，則會使該處厚度變薄，因此試件應取包含該標記的一段。將試件置于測量裝置的工作面上，切割面與光軸垂直。
既然有應用于導體的外徑測量儀，自然也有用于成品的測量設備，將測量導體與測量成品的測徑儀進行聯動，通過計算即可得到絕緣層的厚度尺寸。
5、外形尺寸的測量：a）軟線和電纜的外徑超過25mm時，應用測量帶測量其周長，然后計算直徑。也可使用能直接讀數的測量帶測量。例行試驗允許用刻度千分尺或游標卡尺測量，測量時應盡量減小接觸壓力。b）扁平軟線和電纜應使用測微計、投影儀或類似的儀器沿著橫截面的長軸和短軸進行測量。除非有關電纜產品標準中另有規定，尺寸為25mm及以下者，讀數應到小數點后兩位（以mm計）；尺寸為25mm以上者，讀數應到小數點后一位。平均外徑D測量結果應由試樣上測得各點數據的平均值表示。

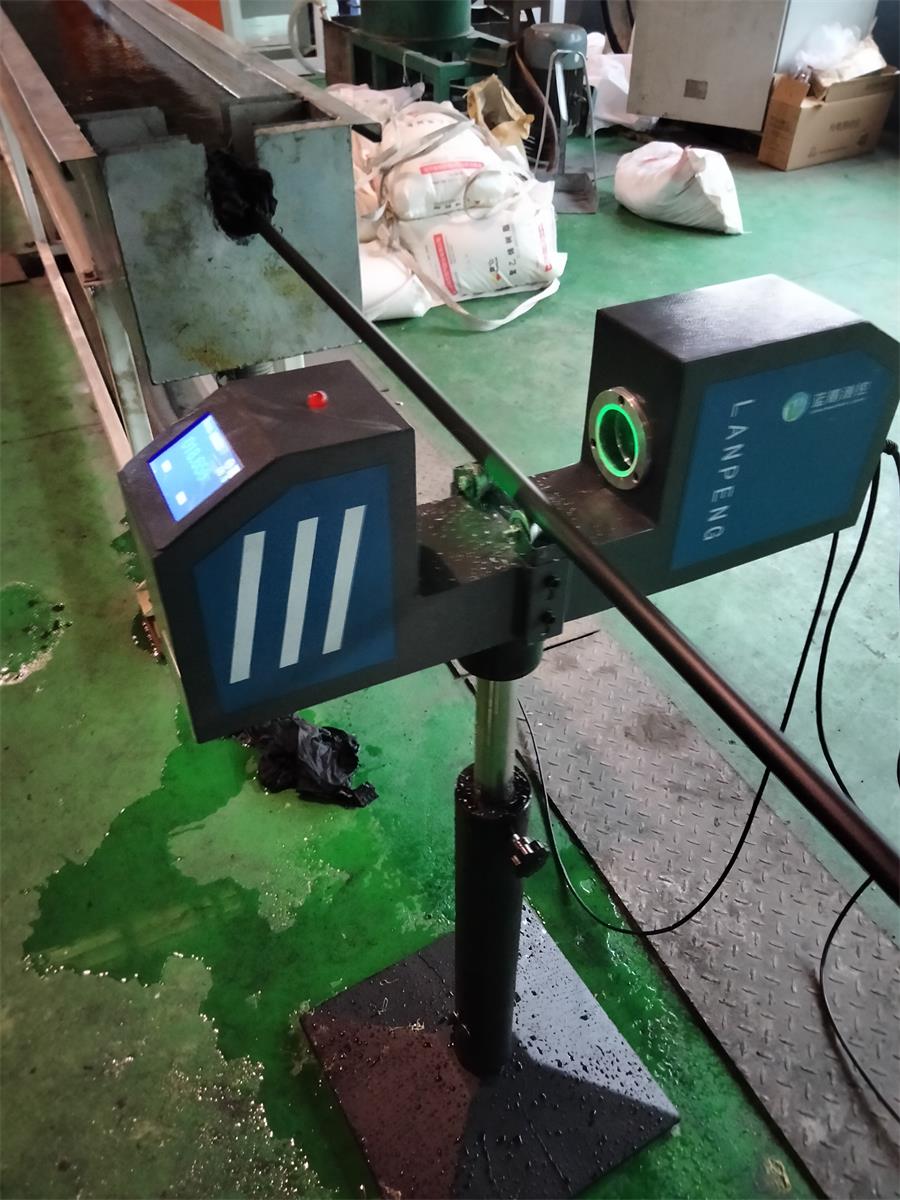

在線測徑儀作為無損在線檢測設備，沒有接觸壓力，保證線纜電纜的完好性，同時作為非接觸式的測量系統，還能檢測熔融狀態下的尺寸。數字顯示，實時檢測，無論線纜電纜多大尺寸均可檢測，一般單軸測徑儀檢測，但對扁線和橢圓度要求較高的則采用雙軸測徑儀檢測。
在線測徑儀作為便捷的線纜電纜外觀尺寸檢測系統，以其測量、控制、數顯、傳輸等眾多功能被應用于線纜電纜生產中。
