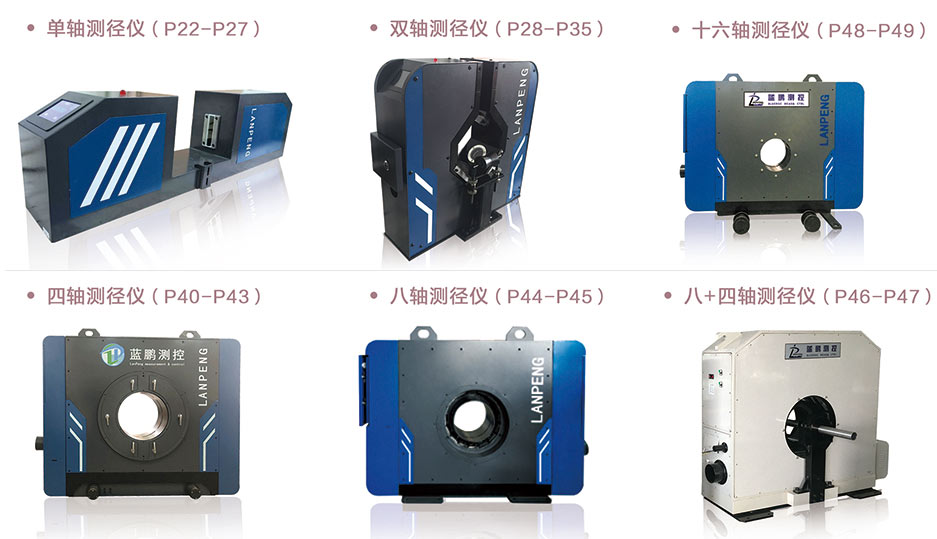

常用的在線測徑儀有激光測徑儀與光電測徑儀，均是光學在線檢測系統，它們都有其自己的測量區域，只有軋材通過測量區域才能進行檢測。
光電測量原理

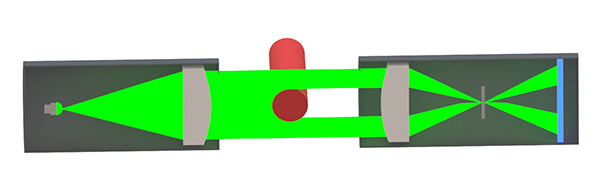

發射鏡頭內置一個點光源，點光源發出的光通過透鏡系統（即鏡片組）后形成準直平行光視場。準直平行光直接射向接收鏡頭，經過接收鏡頭內的透鏡系統后聚焦，通過位于焦點位置的光闌小孔后在CCD芯片上成像。當視場中通過被測物時，被測物遮擋的部位將在CCD上出現一個邊界清晰的陰影。根據陰影的長度顯示外徑尺寸。光電測徑儀的測量區域就是平行光視場區域（就如手電筒的光打出的光束，只不過是將光束變成平行光束），一般為綠色平行光視場（可定制其它顏色）。</span></p>
激光測量原理
由激光二極管發出的光，經過八面鏡的掃描形成平行光帶通過F(θ)鏡形成測量區域，然后被測物在光帶中形成的陰影在信號處理器計算出它的大小。其形成的光幕是由一道道的光線形成的光幕，并且是由同一個激光形成的，由于做高速旋轉形成，因此肉眼觀測到的即為紅色的光幕，當被測物通過時，是根據沒接受到光線的時間計算出外徑尺寸，因此光束必須對物體表面做勻速直線掃描運動，掃描時間必須測的很準確。
這兩種測量方法一種是通過陰影法檢測，一種是通過計算時間來檢測，對在線檢測而言，還是光電法更適合動態檢測。
在線測徑儀的測量區域是由光束形成，在邊界沒有攔截物，因此被測物在通過時，是有可能超出測量區域，因此在安裝時，使被測物通過中心區域附近；在生產中，軋材不可避免的會發生抖動，測量區域一定要大于被測物直徑，抖動不能超過測量區域。為此智能測徑儀研發了自動調節功能，智能捕捉合適測量位置，并自動實現高度調整。
作為光學檢測設備，對測頭的潔凈度更是有著嚴格的要求，需求定期擦拭測頭，不劃傷鏡頭，為了更準確的得知鏡頭情況，同樣設計了智能監測測頭潔凈度的功能，需要擦拭時，自動提示請維護。
測量區域是在線測徑儀的重要組成部分，本文介紹了其形成方法、維護方法等，作為非接觸的光學測量?jī)x器，被應用于各種圓形軋材的在線檢測中，實現高質量生產。</span></p>
